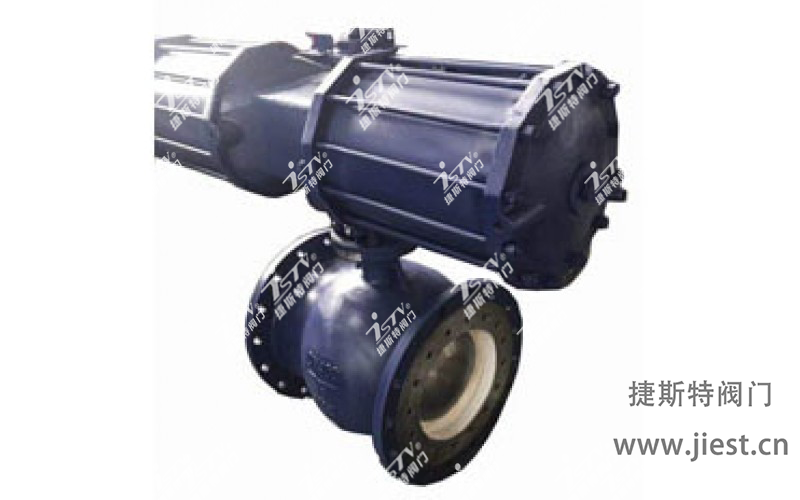

產品概述
本閥門采用半球式設計．閥門打開時半球體藏在閥體一側，是整個閥門腔體通道暢通無死角．不藏料．無卡死點、開關靈活。產品采用彈簧預緊設計，且設有補償結構使用壽命長。陶瓷硬度特高及具有自潔和自潤滑性特性，能在密封付間開關時相互清除污垢及粘連物、也可以相互間在開關時修復密封面的精度，從而保持了閥門密封的可靠性。
本閥門密封付均采用高品質陶瓷材料制造。閥門密封球面采用現今最前沿的真空成圓及電腦測控技術，保證了密封付完全吻合，真正實現了硬密封、零泄漏。閥門整體設計吸收了球閥、圓頂閥、 蝶閥的優點．在結合陶瓷材料的特性是該閥門真正具有耐磨損、耐腐蝕．耐高溫壽命長的優點．在排渣放料系統是普通閥門的4至6倍。
性能規范及制造標準
閥門主部件材料
閥體： WCB(C). 1Cr18Ni9Ti(P).0Cr18Ni9 (304=P8)、00Cr19Ni10(304L=P3)1Gr18Ni12Mo2Ti(R). 0Cr17Ni12Mo2(316=R8)、 00Cr17Ni14M02(316L=R3)
閥座密封副：陶瓷 (Al203、Zr02)
設計制造標準
設計制造:：AP16D、GB/T12237
結構長度:：ASME B16.10
法蘭連接標準:：GB/T9113-2000及客戶要求.
試驗與檢驗:：AP1598、GB/T13927
閥門性能規范
公稱壓力:：0.6-0.8Mpa
公稱通徑:：DN80- DN400
適用溫度： -40~250~500.c
操作方式：手動、電動、氣動、液動、電液動等。
適用工況：漿液．礦渣、氣力輸灰、冶金粉體輸送等。

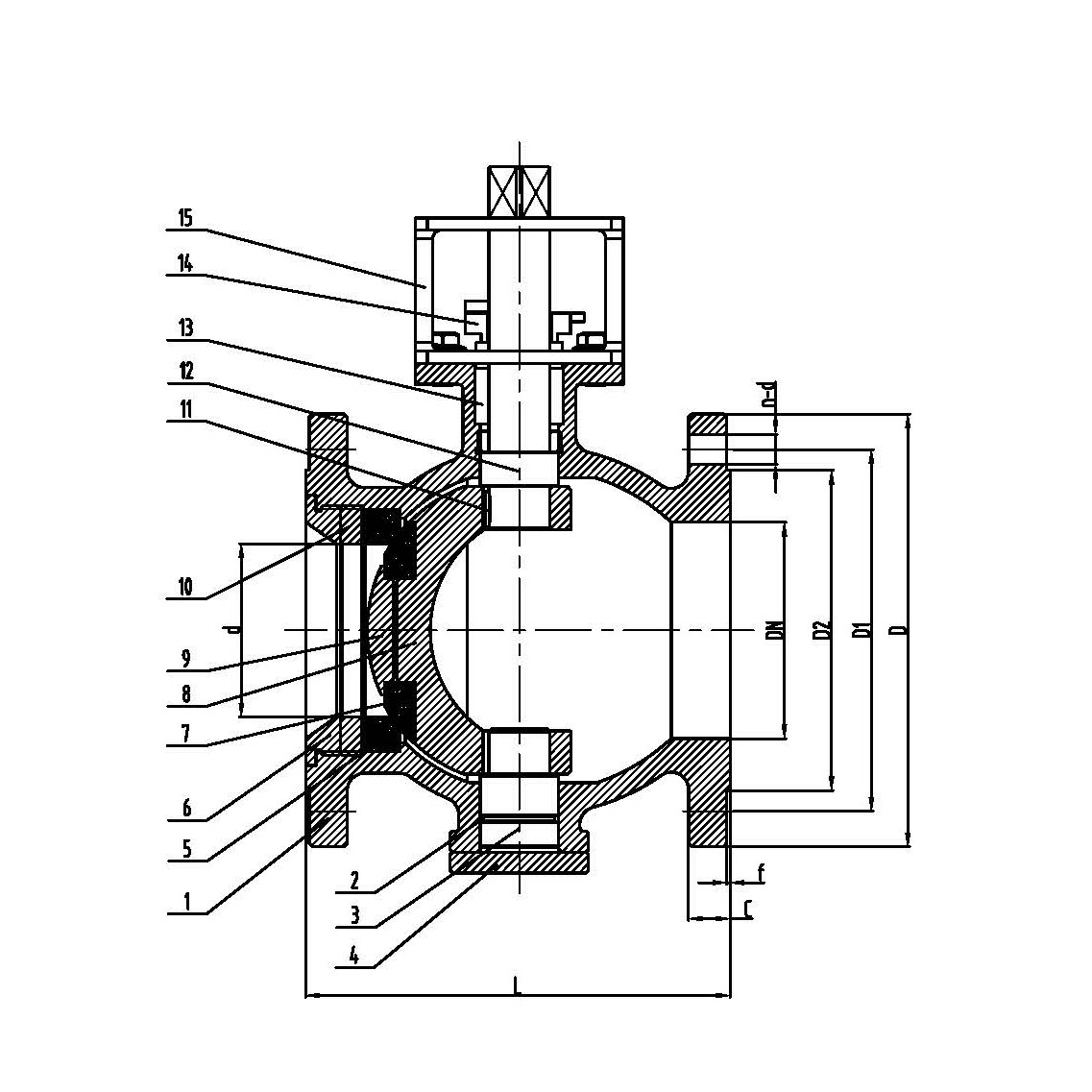

| 主要尺寸 |
|
|
|
|
|
|
|
|
| DN | L | d | D | D1 | D2 | f | C | n-d |
| 50 | 178 | 40 | 165 | 125 | 99 | 2 | 20 | 4-?18 |
| 65 | 190 | 50 | 185 | 145 | 118 | 2 | 20 | 4-?18 |
| 80 | 203 | 65 | 200 | 160 | 132 | 2 | 20 | 8-?18 |
| 100 | 229 | 80 | 220 | 185 | 156 | 2 | 22 | 8-?18 |
| 125 | 245 | 100 | 250 | 210 | 184 | 2 | 22 | 8-?18 |
| 150 | 267 | 125 | 285 | 240 | 211 | 2 | 24 | 8-?22 |
| 200 | 292 | 150 | 340 | 295 | 266 | 2 | 24 | 8-?22 |
| 250 | 330 | 200 | 395 | 350 | 319 | 2 | 26 | 12-?22 |
| 300 | 356 | 250 | 445 | 400 | 370 | 2 | 26 | 12-?22 |
| 350 | 430 | 300 | 505 | 460 | 429 | 2 | 26 | 16-?22 |
| 400 | 530 | 350 | 565 | 515 | 480 | 2 | 26 | 16-?26 |
