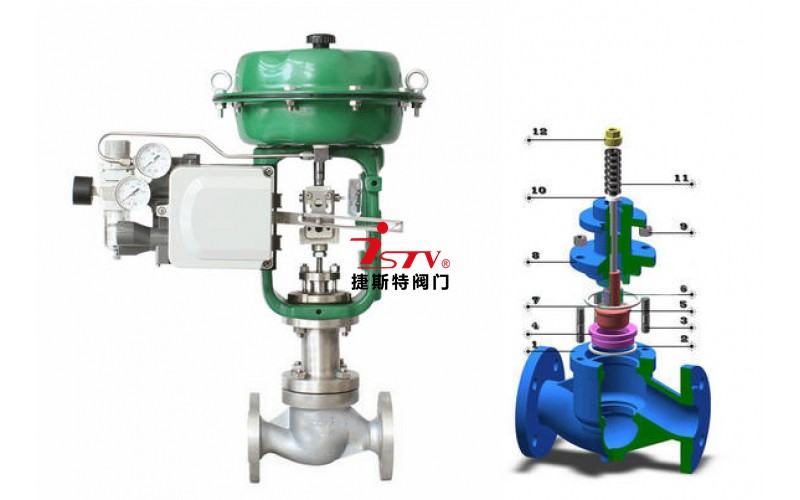

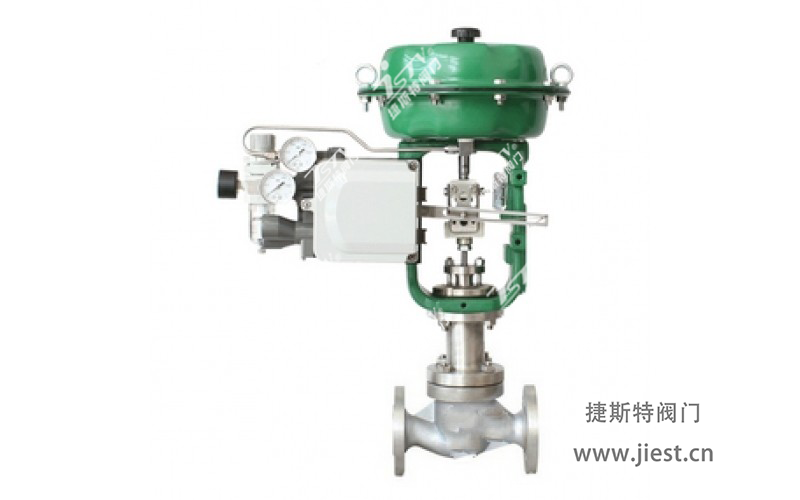

氣動薄膜單座調節閥概述：
氣動薄膜單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合，主要由氣動多彈簧薄膜執行機構和低流阻單座閥組成。氣動薄膜單座調節閥是一種頂導向單閥座調節閥，結構簡單、密封性能好、流量大、使用可靠，有效而足夠的頂部導向系統，克服小開度時的震動，在廣泛應用中取得較高的控制效果。
氣動薄膜單座調節閥原理：
氣動薄膜單座調節閥采用多彈簧執行機構，高度低、重量輕、裝備簡便，配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。流道呈S流線型、動作靈敏、壓降損失小、閥容量大、流量特性精確，可用于苛刻的工作條件。
氣動薄膜單座調節閥參數：
| 閥體 |
| 形 式 | 直通單座鑄造球型閥 |
|
|
| 公稱通徑 | 20、25、32、40、50、65、80、100、125、150、200mm |
|
|
| 公稱壓力 | PN16、40、64bar |
|
|
| 法蘭標準 | JB/T79.1-94、792-94等 |
|
|
| 材 料 | 鑄鋼( ZG230450)、鑄不銹鋼（ZGICr18Ni9Ti、ZGICr18Ni12M02Ti）等 |
|
|
| 上 閥 蓋 | 標準型：-17-230℃ 散熱型：230-450℃ 低溫型：-60--196℃ 波紋管密封型：-40-350℃ |
|
|
| 閥蓋形式 | 螺栓壓緊式 |
|
|
| 填 料 | V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料 |
|
|
| 結構形式 | 單座柱塞型 |
|
|
| 閥內組件 |
| 閥芯型式 | 單座柱塞型閥芯 |
|
|
| 流量特性 | 等百分比特性和線性特性 |
|
|
| 材 料 | 不銹鋼、不銹鋼堆司太萊合金、鈦和耐腐蝕臺金等。 |
|
|
氣動薄膜單座調節閥執行機構：
| 執行機構 |
| 型 式 | 多彈簧薄膜執行機構 |
|
|
| 型 號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
|
|
| 有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
|
|
| 行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
|
|
| 彈簧范圍KPa | 20-100（標準）、20-60、60-100、40-200、80-240 |
|
|
| 膜片材料 | 丁晴橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
|
| 供氣壓力 | 140-400KPa |
|
|
| 氣源接口 | RCl/4" |
|
|
| 環境溫度 | -30-70℃ |
|
|
氣動薄膜單座調節閥作用形式：
| 閥作用形式 |
| 氣關式（B）- 失氣時閥位開（FO）；氣開式(K)一失氣時閥位關(FC) |
|
|
| 附件 |
| 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
|
