電動閥門執行器檢測調試
2022-02-21 09:44:43
147

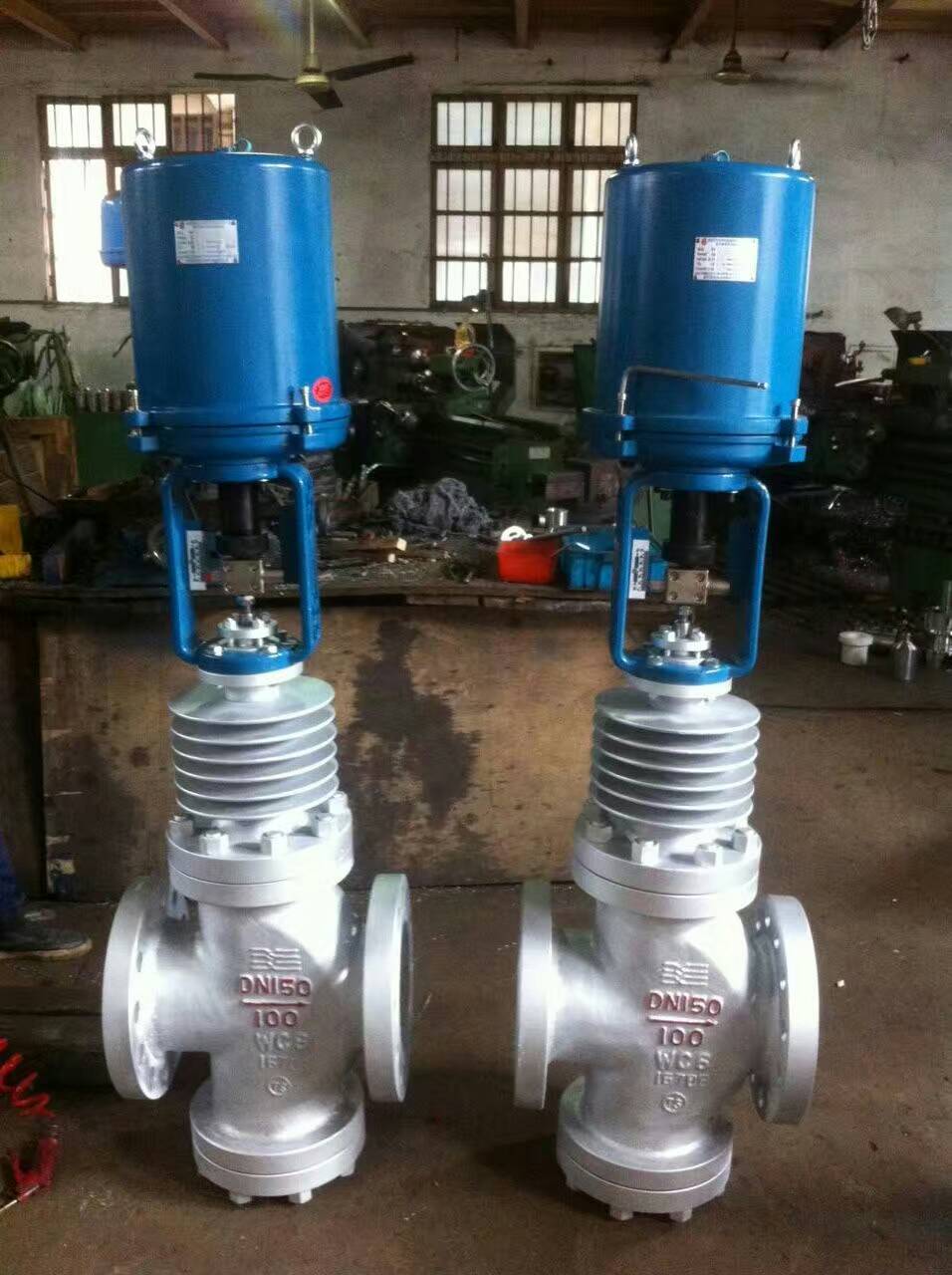

電動閥門執行器檢測調試電動執行機構與閥門組裝后,必須對力矩控制器、行程控制器、開度指示器分別進行調整,方可使用;調整前,必須檢查開度指示器上的電位器是否已脫開(把電位器軸上齒輪的緊定螺釘松開即可),以防損壞;檢查電機的旋向,控制線路是否正確,以防電機失控。電動執行機構按控制方式分為比例式和積分式。比例式執行機構由電動伺服放大器和積分式執行機構組成,它能夠將系統的控制信號與關于輸出軸位置的反饋信號加以比較(閉環控制)以改變輸出軸的行程,使之與輸入信號成比例關系。積分式執行構由伺服電動機、減速器及位置發送器組成,它能夠與電動操作器配合對閥門或其它調節機構實現遠方操作。使用電動執行機構的自動控制系統配用SWP智能操作器可以實現控制系統“自動”-“手動”工作狀態的無擾動切換。電動執行機構安全可靠、安裝、調試、操作、維修方便,廣泛應用在能源、冶金、化工、建材等行業,在工業過程測量和控制系統中發揮重要作用。 ,二、電動閥門執行器檢測調試規格型號
電動執行機構的規格型號按表1規定,角行程電動執行機構的型號尺寸按表2規定。配置模塊化位置發送器的角行程電動執行機構的型號系出表l及表2的型號末尾加“M”構成,如:“DKJ-2l00M”等。電子式角行程電動執行器型號末尾加“D”構成,如:“DKJ-2100D”等。電子式智能遙控型角行程電動執行器型號末尾加“DR”構成,如:“DKJ--2100DR”等。
防爆型在型號末尾加“B”,防爆電子型在型號末尾加“BD”。Z型電動執行機構的力矩控制器、行程控制器及開度指示器相同,故調整方法一樣。電動執行器在生產出后,要進行正規的檢測,比如一步在還未通電的時候,手動的把電動執行機構調到中間的位置,操作方式改為就地操作。做完這兩部我們選擇通電,然后就觀察執行器的運行方向和閥動作的方向是不是一致的,如果不是一致的我門要將電源線換相。然后我們要進行調限位了,將閥動作調至全關位置,然后將萬用表打到蜂鳴檔位,然后去查看關限位的開點是不是變成閉點了,只有變?yōu)榱碎]點才是正確的,如果沒有變成閉點則要一直進行調整關限位,直至調整到正確的位置。全關位置調試過后,我們要調試全開位置了,也是要先看一下開限位的信號是不是正確,不然就去調整開限位。在兩者都調試好了之后,將電動閥來回的動作幾遍,看到信號都正常了就可以了。然后我們要進行調試反饋,對電動執行器來說反饋電流的值正確與否是非常重要的,因為是直接影響到給定信號,所以一定要確保反饋電流式準確的。

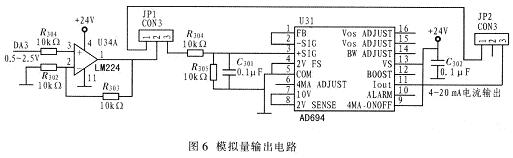

調試過程是先將萬用表打到mA檔,并且串到反饋回路當中,然后將執行機構調置到全關的狀態,這個時候去觀察萬用表的反饋值,反饋值如果是4mA說明就是正確的,如果不是那就說明有偏差了,需重新進行調試。就是用調零電位器吧反饋值調試到正確的值,然后將執行機構改成全開的模式,這個時候反饋值是20mA才是正常的,如果錯誤就繼續上一步的動作,通過調滿電位器將反饋值調到20mA,這樣來回調試幾次,調試成合格為止。后一步就是把電動執行器的操作方式打開為遠程操作方式,通過信號發生器給電動執行器輸入4mA的信號,看看閥是不是改變到全關的位置,然后再給其輸入20mA的值,看看是不是全開的狀態,然后分別給出相對應的值,查看反饋值是不是和我們給出的值是一樣的,如果誤差較大就需要重復步驟,一直調試到合格為止。,
,電動閥門執行器檢測調試力矩控制器的調整,出廠時已按用戶的要求調整好轉矩,一般不需再調整。如需改變整定值,可旋轉凸輪的調整軸至相應刻度,先調關向,后調開向。行程控制器的調整
全關位置的調整,a) 用手動將閥門關嚴;,b) 用螺絲刀壓下頂桿并轉90°卡住,使主動小齒輪(八齒輪)與計數器個位齒輪完全脫開;,c) 按關向箭頭旋轉關向調整軸,直到關向凸輪動作為止;,d) 旋回頂桿至原來的位置,使主動小齒輪(八齒輪)與計數器兩邊的個位齒輪正確嚙合,此時一定要用螺絲刀旋轉一下關向調整軸,以確保其正確嚙合。,
,電動閥門執行器檢測調試全開位置的調整,a) 用手動將閥門開到所需的位置;,b) 壓下頂桿并轉90°卡住;使主動小齒輪(八齒輪)與計數器個位齒輪完全脫開;,c) 按開向箭頭旋轉開向調整軸,直到開向凸輪動作為止;,d) 旋回頂桿至原來的位置,使主動小齒輪(八齒輪)與計數器兩邊的個位齒輪正確嚙合,此時一定要用螺絲刀旋轉一下開向調整軸,以確保其正確嚙合。,
,電動閥門執行器檢測調試開度指示器的調整,在調整好力矩、行程的基礎上調整現場開度指示器和遠傳電位器,調整方法如下:,a) 移動轉圈數調整齒輪至所需的轉圈數位置;,b) 掛上電位器齒輪,擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的;,c) 手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向;,d) 轉動關指示盤使關向標志對準指針;,e) 按所觀察電位器齒輪的旋向轉動電位器軸接近終端位置,擰緊緊定螺釘;,f) 電動或手動操作閥門至全開位置,保持關向刻度盤不動,轉動開指示盤使開向標志對準指針;,電動操作閥門檢查閃光燈,閥門開的過程中紅燈閃光,全開時紅燈長亮;閥門關閉過程中綠燈閃光,關到位時綠燈長亮。,6.4 整體型、隔爆整體型、整體調節型、隔爆整體調節型電動執行機構的調整,6.4.1 力矩控制器、行程控制器、開度指示器的調整,打開電氣箱蓋,松開電器安裝板上的螺釘A(見圖9),把電器安裝板翻轉90°,即可對力矩控制器,行程控制器,開度指示器進行調整。調整方法見6.1、6.2、6.3。整體型開度表支架上裝有開度表調整電位器,用于調整開度表。,
電動閥門執行器檢測調試開始調試了
1. 在未通電的情況下,先手動的把電動執行機構調到中間的位置(50%位置),控制方式改為就地。做完這兩部我們選擇通電,然后就觀察執行機構的運行方向和閥門的動作方向是不是一致的,如果不是一致的我門要將電源線換相。如果一致說明我們電源沒有接錯可以進行下一項。
2. 我們要進行調限位了,將閥門動作調至全關位置,然后將萬用表打到蜂鳴檔位,然后去查看關限位的開點是不是變成閉點了,只有變?yōu)榱碎]點才是正確的,如果沒有變成閉點則要一直進行調整關限位,直至調整到正確的位置,這樣小心翼翼的調試才能能保證*。
3. 全關位置調試過后,我們要調試全開位置,也是要先看一下開限位的信號是不是正確,不對就去調整開限位。在兩者都調試好了之后,將電動閥門來回的動作2遍以上,看信號正常就可以了,如果不正常請重新調試(重復以上2條內容,千萬不要亂動其他參數,以免調亂)
4. 反饋調試,調試過程是先將萬用表打到mA檔,并且串到反饋回路當中,然后將執行機構調置到全關的狀態,去觀察萬用表的反饋值,反饋值如果是4mA說明就是正確的,如果不是那就說明有偏差了,需要重新進行調試。就是通過電位器把反饋值調試到正確的值,然后將執行機構改成全開的模式,這個時候反饋值是20mA才是正常的,如果錯誤就繼續上一步的動作,通過電位器將反饋值調到20mA,這樣來回調試幾次,調試成合格為止。
5. 把電動執行機構的操作方式打開為遠程操作方式,通過信號發生器給電動執行器輸入4mA的信號,看看閥是不是改變到全關的位置,然后再給其輸入20mA的值,看看是不是全開的狀態,然后分別給出相對應的值,查看反饋值是不是和我們給出的值是一樣的,如果誤差較大就需要重復步驟,一直調試到合格為止。

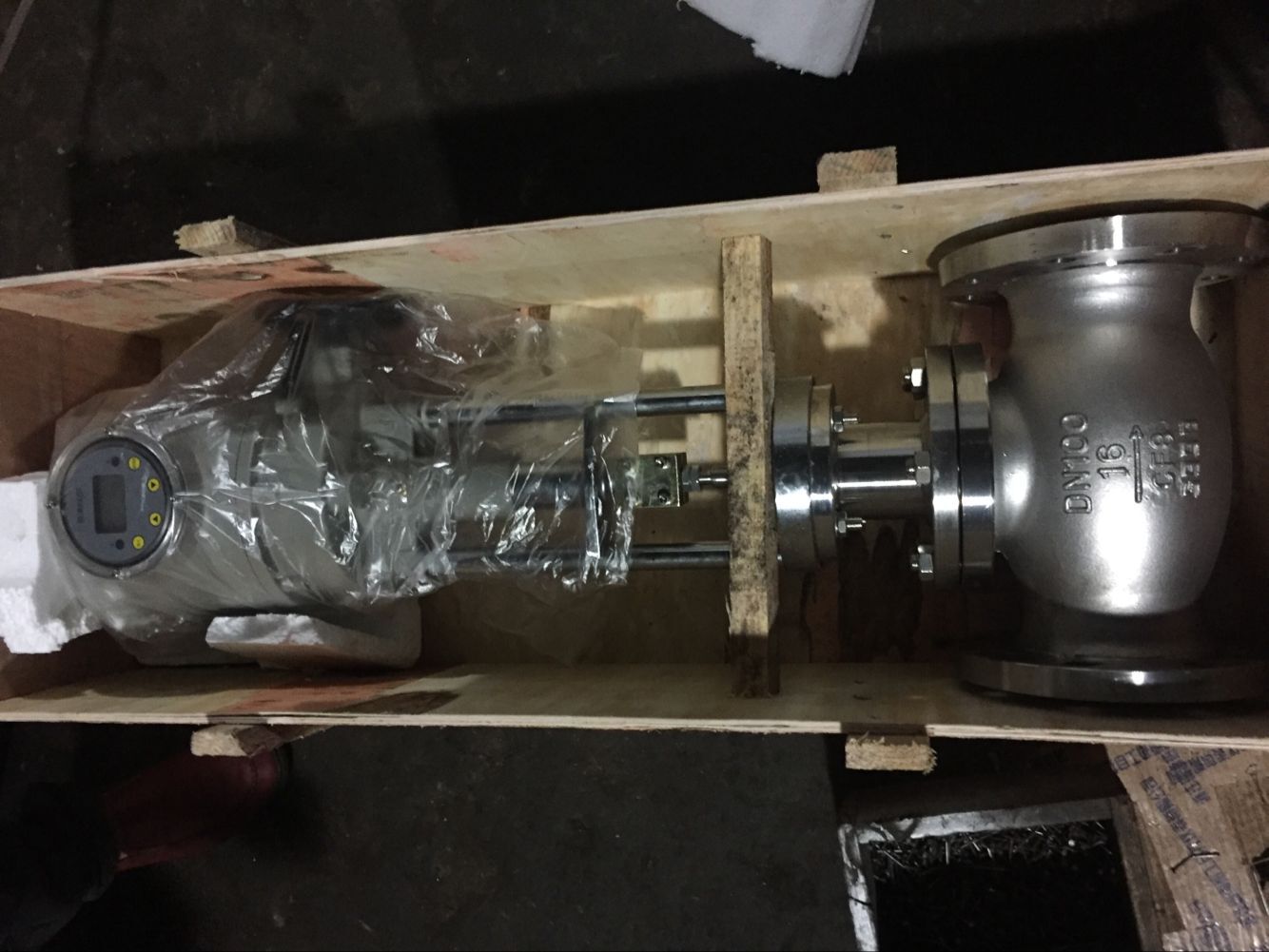

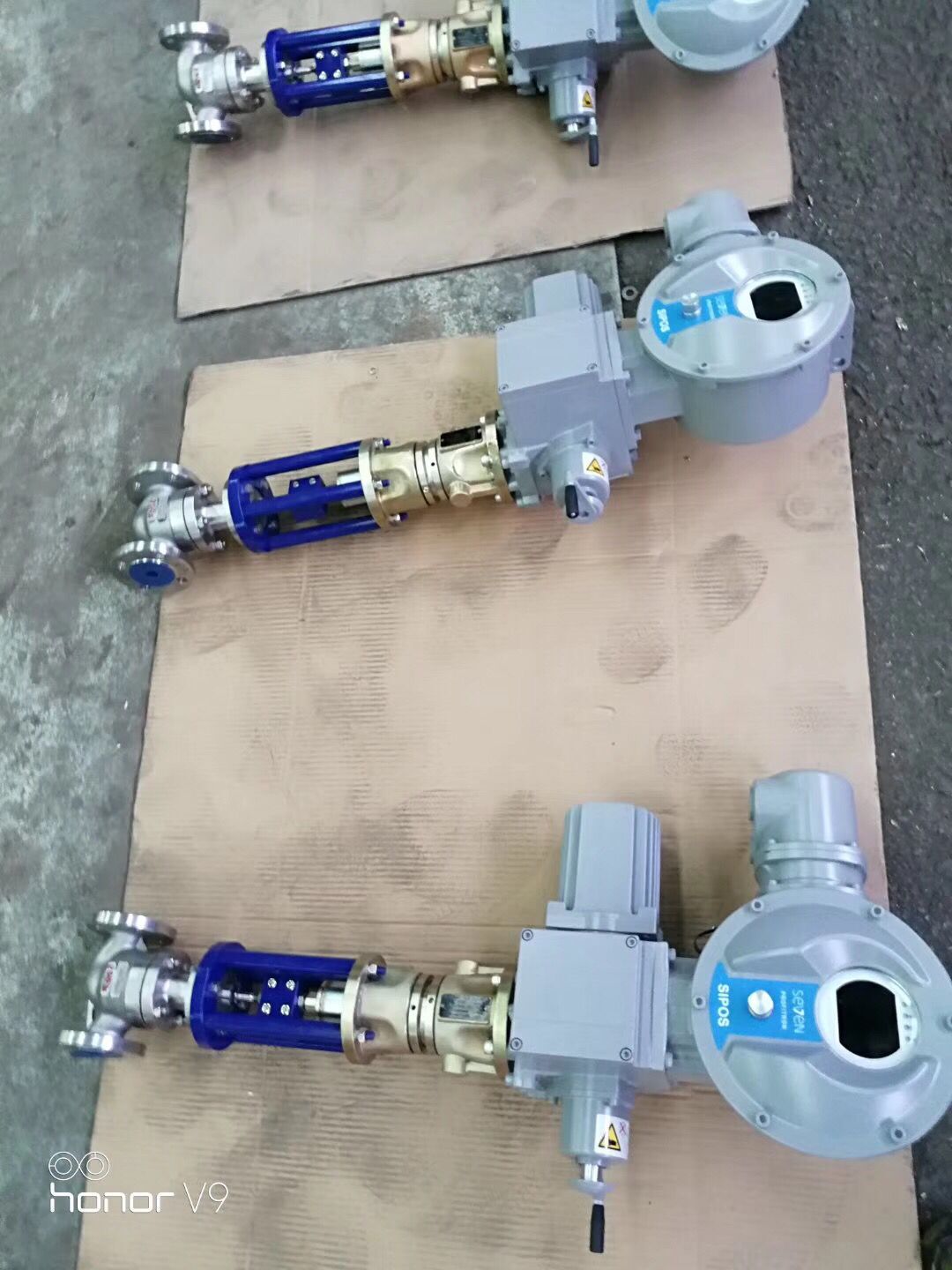

調試完成,填寫檢測報告交到負責的部門,準備包裝入庫發貨。,
電動閥門執行器檢測調試現場/遠控操作, 整體型和整體調節型電動執行機構上設有按鈕盒,為用戶提供現場控制和遠程控制兩種控制方式。
(1) 現場控制:打開按鈕盒蓋即可用按鈕盒內的開、關按鈕現場操作。現場打開、關閉為自保持。閥門全關時綠燈亮,閥門全開時紅燈亮。蓋上蓋子現場操作停止。遠程控制:蓋上按鈕盒蓋即轉入遠程控制。
