橡膠瓣止回閥設計規范
2022-02-21 09:44:57
324

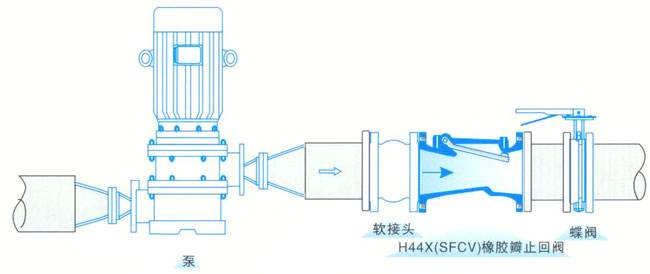

之前介紹自力式壓力調節閥在化工行業應用,現在介紹橡膠瓣止回閥設計規范橡膠瓣止回閥是一種新原理止回閥,是為解決傳統止回閥關閉時產生的嚴重水擊現象而設計的。 經過試驗分析證明橡膠瓣止回閥能有效地解決回路的水擊問題,也能可靠地阻止流體逆流。橡膠瓣止回閥能夠起到確定流體流動方向、保護其他流體機械和管線安全的作用。一閥橡膠瓣止回閥的作用是只允許介質向一個方向流動,而且阻止方向流動。通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣作用于閥座,從而切斷流動。 不宜用于含有固體顆粒和粘度較大的介質。橡膠瓣止回閥主要由閥體、閥蓋及橡膠瓣三種主要零件組成。其中橡膠瓣由鋼板、鋼棒及強化尼龍布作襯底,外層披覆橡膠制成,閥瓣開關壽命可達100萬次,該閥采用全流面積式設計,具有水頭損失小,不易堆積雜物,維修簡便等特性。該閥主要適用于給排水系統,可安裝于水泵出水口處,以防止倒流及水錘對泵損害。該閥還可安裝在蓄水池進出水管的旁通管上,以防止池水倒流至給水系統中。,

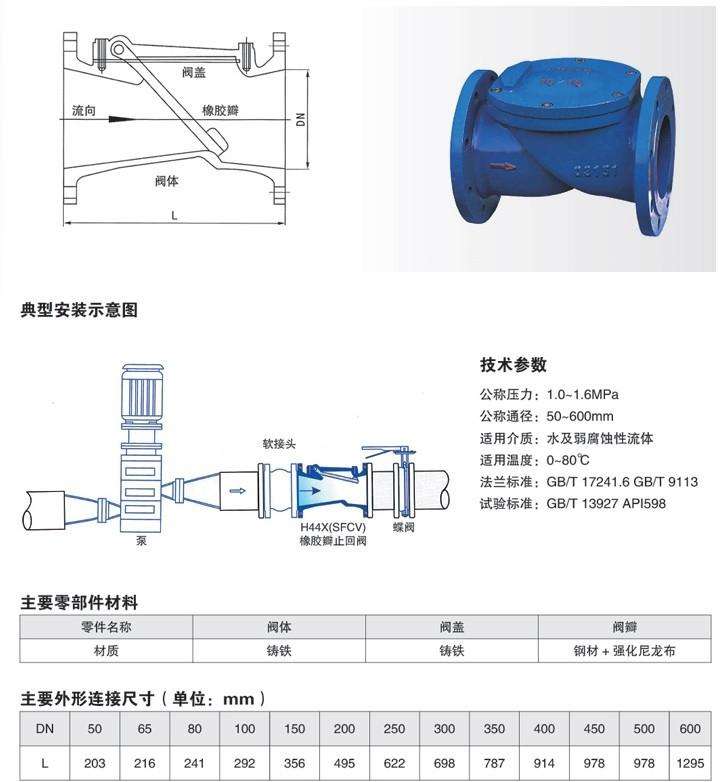

,橡膠瓣止回閥設計規范主要技術參數
公稱壓力:1.0-1.6MPa
公稱通徑:50-600mm
適用介質:水及弱腐蝕性流體
適用溫度:0-80℃
法蘭標準:GB/T 17241.6 GB/T 9113
試驗標準:GB/T 13927 API598
消聲橡膠瓣止回閥作用原理和結構說明:本閥門在使用過程中,介質按圖示箭頭方向流動。
1,當介質按規定方向流動時,閥瓣受介質力的作用,被開啟;介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。
2,閥體及閥瓣的密封面采用不銹鋼堆焊。
3,本閥門的結構長度按GB12221-1989的規定,法蘭連接尺寸按JB/T79-1994的規定。,

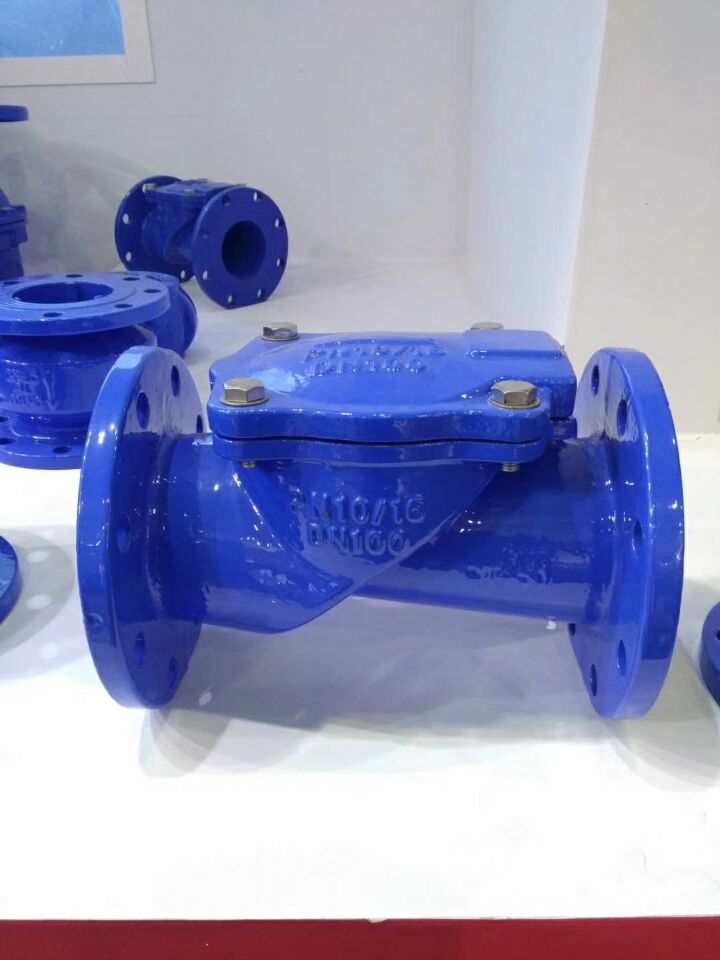

,橡膠瓣止回閥設計規范
為了確保閥瓣每次都能到達閥座面的合適位置,閥瓣設計在鉸鏈機構,以便閥瓣具有足夠有旋啟空間,并使閥瓣真正的、全面的與閥座接觸。閥瓣可以全部用金屬制成,也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面,這取決于使用性能的要求。旋啟式止回閥在完全打開的狀況下,流體壓力幾乎不受阻礙,因此通過閥門的壓力降相對較小。升降式止回閥的閥瓣座落位于閥體上閥座密封面上。主要是有閥體,閥蓋和覆蓋橡膠的橡膠瓣三部分組成。其中橡膠瓣止回閥的閥體和閥蓋是由精鐵鑄造而成,具有硬度高、抗沖擊、耐磨損、耐酸堿等優點,不足的是這種金屬材質容易生銹,我們通過電鍍的方式給產品表面上漆,輕松的解決了這個問題。另外橡膠瓣止回閥的橡膠瓣是鋼板和經過強化的尼龍布作為襯底,在其表面覆蓋一層橡膠新料,厚度一般在0.8mm左右,這種橡膠瓣具有開合摩擦小、防酸耐腐蝕、使用壽命長的特點,可以反復開合100萬次以上。,
橡膠瓣止回閥產品具有整體設計美觀、耐候性強、功能強大、抗沖擊性強、耐磨損等優點,并且這種H44X橡膠瓣止回閥的產品重量比普通的同類型產品質量要小20%~30%,攜帶更加方便,產品使用范圍廣,傳統的止回閥的主要部件,閥頭和閥瓣在啟動和關閉的時候往往速度過快,這種快速的開啟和關閉會在止回閥附近引起瞬間的高壓,即水擊現象,其產生的壓力值往往能超過其正常值的6倍以上。還有傳統閥瓣的快速啟閉會比較嚴重的影響到止回閥的壽命,甚至可能直接造成損壞。所以橡膠瓣止回閥的研究應用就格外重要了。通過橡膠瓣止回閥可以科學的控制管路內流體介質通過的速度,并能夠控制閥口的壓力,使閥口的開閉速度控制在一定的范圍呢,使得水擊現象得到有效的遏制。,
橡膠瓣止回閥設計規范橡膠瓣止回閥
上海申弘閥門有限公司主營閥門有:截止閥,電動截止閥橡膠瓣止回閥利用的是差動活塞來實現閥蓋和流體間的運動。這種運動指的是閥蓋的方向和流體介質的運動方向相反,橡膠瓣止回閥在流體順流的時候能快速開啟,在逆流的時候能夠和流體之間產生較大的阻尼,從而可以完成緩閉功能,我們發現閥體和閥蓋受到的撞擊大大減少,同時使得水擊現象也得到很大程度的減緩。 橡膠瓣式止回閥的封圈選用歪斜規劃,封閉時間短,可削減水錘壓力。閥瓣選用丁橡膠與鋼板經高溫限制而成,耐沖刷,密封性能好,產品結構簡略、保養、修理、運送均很便利。關于橡膠瓣止回閥的詳細使用,其實在制水出產進程中就要執行制水工藝流程。嚴厲依據我國相關規范規則,為出產出合格自來水而實踐使用的出產作業流程。, 供水單位管理人員就要自動樹立質量認識與安穩認識,在自來水的實踐出產進程中嚴厲執行相關流程,假如自來水出產工藝流程無法得以執行,自來水出廠合格率會顯著下降,對城市居民用水安穩帶來影響。所以,就要聯合水質監測中心,對制水出產工藝流程予以多角度監督查驗,構建相對應的監督調查準則。,
,橡膠瓣止回閥設計規范, 確保自來水制水進程的規范化,確保城市居民用水安穩;在供水調度方面,應當由企業才能規范逐步轉化為社會需求規范,逐步朝著城市用水需求搬運,依據商場實踐需求來擬定出產方案,構建城市供水系統化管理準則,確保供水水量足夠。, 進一步強化供水設備設備的管理工作,構建并完善供水設備臺帳準則與保護機制,嚴厲執行定時巡查檢修方案,樹立供水設備修理保護檔案,針對設備運轉進程中呈現的問題就一時間進行處理,然后有用避免由于人為因素導致的失誤,提高供水質量規范。橡膠瓣止回閥的閥瓣選用全襯橡膠與閥體斜面金屬組合密封,橡膠瓣止回閥是靠介質活動和力氣自行敞開或封閉,以避免介質倒流的閥門。橡膠瓣止回閥適用于臥式裝置的給排水系統,可裝置于水泵出水口處,以避免倒流及水錘對泵危害。與本文相關的論文:自力式煤氣調壓閥組
