水泵入口Y型過濾器結構改進
2022-02-21 09:45:08
129
Y型過濾器是輸送介質管道上不可缺少的一種裝置。通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。具有操作簡單、安裝清洗方便、納污量大等優點。自來水市政管網接入二次供水泵房，在管路進入泵房的進口處一般會安裝手動蝶閥、Y型過濾器、倒流防止器等設備。其中Y型過濾器在供水管路系統中起到什么樣的作用，下面我們對Y型過濾器的作用原理及結構構造簡單的分析一下。

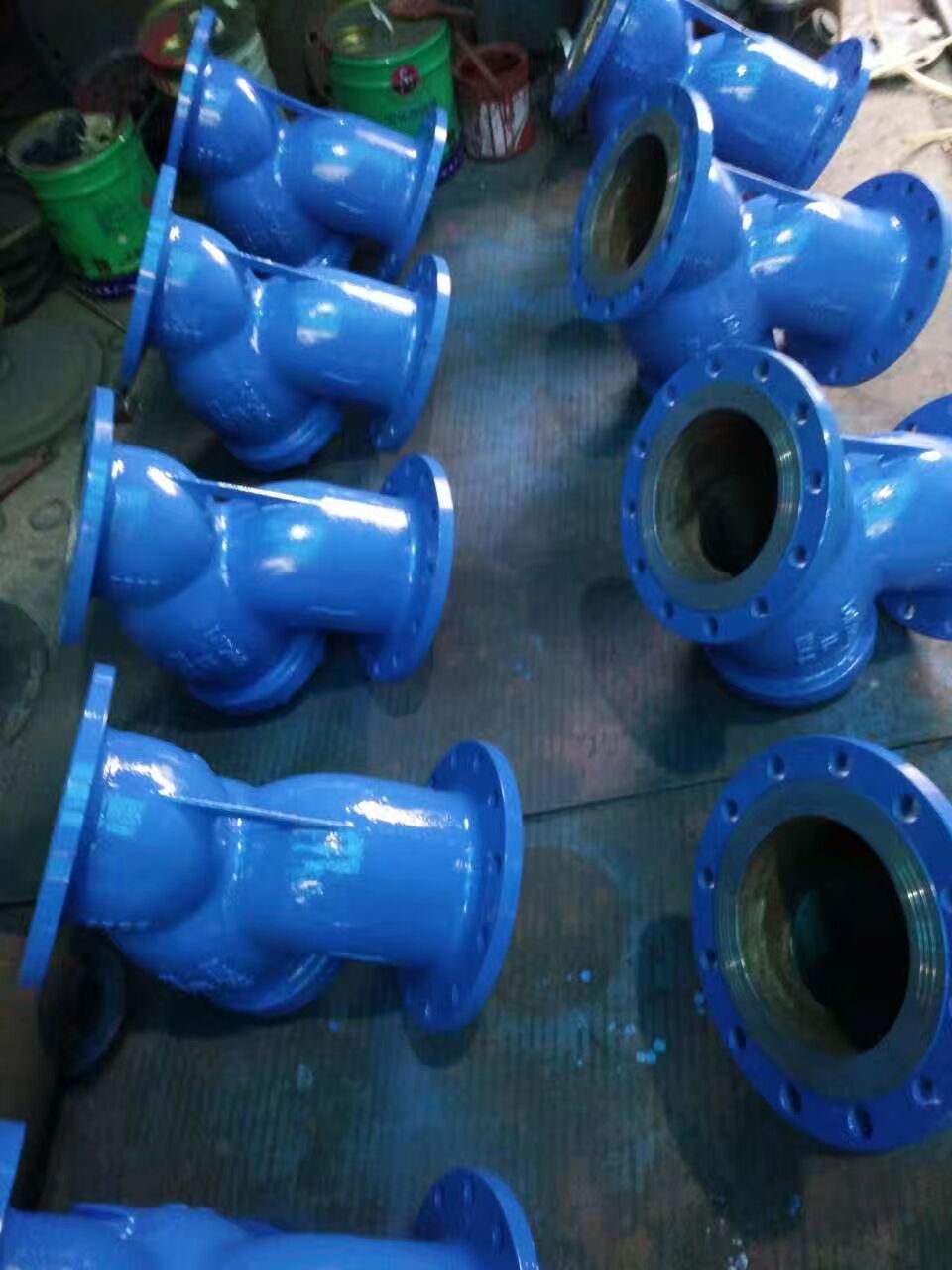

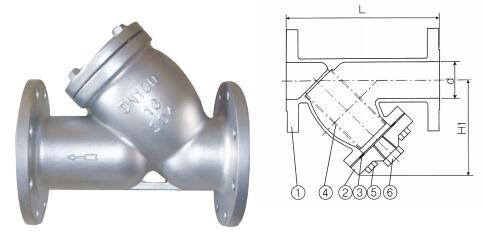

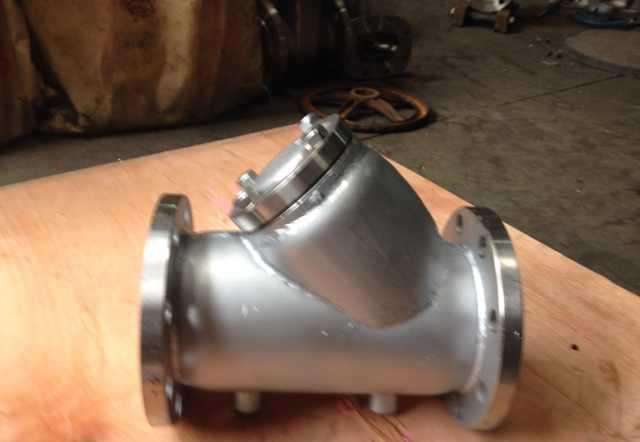

首先我們知道Y型過濾器是輸送液體介質的管道系統中常用的一種過濾裝置，它一般安裝在主要設備的進口端，用來清除介質中的雜質，以保護截止閥、減壓閥、泵浦及各種設備的正常使用。當濾網中的雜質較多時，可打開濾網壓蓋，取出濾網清洗，可以說是結構簡單，維護方便。本實用新型是一種改進的Y型過濾器，其結構包括出口法蘭1、過濾網端蓋2、排污閥3、過濾網4、進口法蘭5，其中過濾網4連接設出口法蘭1、進口法蘭5的一端，出口法蘭1、進口法蘭5的另一端連接在過濾網端蓋2上，過濾網端蓋2上焊接一個短接，短接一頭帶螺牙安裝在排污閥出口上，短接另一頭接入污水排污口內。優點：（1）改造成本較??；（2）改造工藝簡單；（3）排污時操作簡單，節省勞動力，提高了工作效率；（4）水泵在運行時也可以操作，不用關閉水泵等設備；（5）可以不用拆卸過濾網端蓋，大大減少工作量，同時減少端蓋密封墊的損耗，節約運行成本。
【水泵入口Y型過濾器結構改進選型基本原則】：
1、進出口通徑原則：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致;
2、公稱壓力基數：按照過濾管路可能出現的壓力確定過濾器的壓力等級;
3、孔目數的精細選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”;
4、Y型過濾器具體材質選用：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。,
【水泵入口Y型過濾器結構改進主要技術參數】：
1、工作溫度(℃)：碳鋼：-30~380℃;不銹鋼：-80~450℃;
2、工作壓力(MPa)：0.6~5.0MPa;
3、殼體材質：A3、SS304、SS304L、SS316、SS316L、襯PP、H62等;
4、密封材質：耐油石棉橡膠、丁橡膠、聚四氟乙烯;
5、粗過濾濾芯材質：濾框濾網均為不銹鋼;
6、過濾濾芯材質：鈦合金燒結濾芯，不銹鋼折疊濾芯、聚四氟折疊濾芯、聚丙烯折疊濾芯、金屬纖維燒結管氈、陶瓷;
7、法蘭標準：HG20592~97PN1.0當客戶需用GB、SH、HGJ、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明;
8、制造、檢測標準：執行GB150標準或客戶標準。,
,水泵入口Y型過濾器結構改進上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥Y型過濾器是Y字型的，一端是使水等流質經過，一端是沉淀廢棄物、雜質，通常它是安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，它的作用是清除水中的雜質，達到保護閥門及設備正常運行的作用，過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作：電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。 設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。,
水泵入口Y型過濾器結構改進安裝維護
1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。,
,Y型過濾器主要由主管、兩端接管法蘭、濾網、濾網壓蓋、壓蓋密封面密封橡皮圈及壓蓋緊固螺絲等部分組成。當液體通入主管路，進入濾網后，固體雜質顆粒被阻擋在濾網內，而干凈的液體通過濾網，由Y型過濾器出口排出。濾網一般為圓柱狀，目的是加強濾網的強度。Y型過濾器安裝應保持和水流方向一致，可以水平安裝也可以垂直向下安裝。Y型過濾器應經常打開濾網清洗，同時檢查濾網壓蓋的穴蝕狀況，及時更換被穴蝕嚴重的壓蓋蓋板，避免蓋板洞穿出現漏水現象。Y型過濾器雖然結構簡單，但在二次供水系統中是不可或缺的裝置，因此二次供水工作人員一定要加強對Y型過濾器的維護保養工作，保證供水安全！與本文相關的論文：自力式煤氣調壓閥組
